 Emettre au-dessus de 7,100MHz avec Kenwood TS-50S

Aller en bas
3 participants
AuteurMessage
F5NKK




Messages : 37
Date d'inscription : 07/04/2021
Age : 72
Localisation : Haute-Marne (52)

Emettre au-dessus de 7,100MHz avec Kenwood TS-50S Empty
MessageSujet: Emettre au-dessus de 7,100MHz avec Kenwood TS-50S   Emettre au-dessus de 7,100MHz avec Kenwood TS-50S Empty14.07.22 14:34

Bonjour,

Le TX Kenwood TS-50S ne peut pas émettre lorsqu'il est hors bandes et c'est tant mieux.
Néanmoins, la bande des 40 mètres est passée depuis un bout de temps de 7,000 MHz-7,100 MHz à 7,000-7,200 MHz.
Je ne peux donc pas utiliser la portion 7,100 à 7,200 MHz.
A la connaissance de certains, y-a t-il une solution pour étendre la plage ? peut-être par une intervention logicielle !
Merci d'avance et bon 14 juillet
73's de F5NKK
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
FE7964

FE7964


Messages : 50
Date d'inscription : 22/01/2021
Age : 64
Localisation : JN33LN - ALPES-MARITIMES-06

Emettre au-dessus de 7,100MHz avec Kenwood TS-50S Empty
MessageSujet: Re: Emettre au-dessus de 7,100MHz avec Kenwood TS-50S   Emettre au-dessus de 7,100MHz avec Kenwood TS-50S Empty14.07.22 15:18

Bonjour

Veuillez trouver ci-dessous la modification pour la couverture générale

Emettre au-dessus de 7,100MHz avec Kenwood TS-50S Chora739
Emettre au-dessus de 7,100MHz avec Kenwood TS-50S Chora738
Emettre au-dessus de 7,100MHz avec Kenwood TS-50S Capt2108
Emettre au-dessus de 7,100MHz avec Kenwood TS-50S Capt2110


Salutations

Claude
FE7964
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
F5NKK




Messages : 37
Date d'inscription : 07/04/2021
Age : 72
Localisation : Haute-Marne (52)

Emettre au-dessus de 7,100MHz avec Kenwood TS-50S Empty
MessageSujet: Re: Emettre au-dessus de 7,100MHz avec Kenwood TS-50S   Emettre au-dessus de 7,100MHz avec Kenwood TS-50S Empty14.07.22 16:13

Bonjour ami Claude,

Grand merci pour m'avoir communiqué cet article que je viens d'imprimer.
je vais le lire avec attention et procéder à la manipulation.
Je vous en donnerai des nouvelles.
Encore merci
73's de F5NKK
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
F5NKK




Messages : 37
Date d'inscription : 07/04/2021
Age : 72
Localisation : Haute-Marne (52)

Emettre au-dessus de 7,100MHz avec Kenwood TS-50S Empty
MessageSujet: Re: Emettre au-dessus de 7,100MHz avec Kenwood TS-50S   Emettre au-dessus de 7,100MHz avec Kenwood TS-50S Empty17.07.22 18:52

Bonsoir,
La version de mon TS-50S comporte 5 diodes D1, D2, D3, D4, D5.
Par sécurité j'ai passé un mail chez un revendeur de matériel OM connu, celui-ci m'a répondu que la dernière modification relative à ce sujet, consistait à sectionner que d'un côté toutes les diodes. Il serait toujours possible de resouder ces diodes pour une éventuelle remise en état à l'initial.
73's de F5NKK
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
F1AMM

F1AMM


Messages : 325
Date d'inscription : 15/01/2021
Localisation : JN18KI (77250)

Emettre au-dessus de 7,100MHz avec Kenwood TS-50S Empty
MessageSujet: Re: Emettre au-dessus de 7,100MHz avec Kenwood TS-50S   Emettre au-dessus de 7,100MHz avec Kenwood TS-50S Empty18.07.22 5:22

F5NKK a écrit:
Il serait toujours possible de ressouder ces diodes pour une éventuelle remise en état à l'initial.
  • Si les diodes avaient été dessoudées : oui mais ce n'est pas très facile à faire car ce sont des trous métallisés. Il faut démonter la carte et enlever la soudure, par dessous, avec de la tresse à dessouder. Ca nécessite un bon tour de main pour ne pas détériorer la piste (mais ça se fait concurremment).
  • Si les diodes ont été coupées, ce qui m’apparaît le plus simple, ça va chauffer grave la diode lors du ressoudage des fils. Il faudrait, à minima, couper au moins 2 mm au dessus du trou métallisé pour pouvoir ressouder et, dans ce cas, la queue restante, du côté de la diodes, va être très courte et on va fortement chauffer la diode. Ca se tente mais il va falloir du doigté.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
F5NKK




Messages : 37
Date d'inscription : 07/04/2021
Age : 72
Localisation : Haute-Marne (52)

Emettre au-dessus de 7,100MHz avec Kenwood TS-50S Empty
MessageSujet: Re: Emettre au-dessus de 7,100MHz avec Kenwood TS-50S   Emettre au-dessus de 7,100MHz avec Kenwood TS-50S Empty19.07.22 13:41

Bonjour,
Effectivement, il faut faire la manip. avec précaution.
Juste avant ce midi, j'ai ouvert la face inférieure du TX, j'ai sectionné avec loupe et petite pince coupante les 5 diodes D1 à D5, remis en place le capot puis ai fait une réinitialisation totale.
Le TX émet bien sur toutes les plages de fréquences prévues à la réception, à moi de faire attention de ne pas être hors bandes lors de passage en émission.
J'aurais bien voulu joindre une photo à ce message, mais je n'ai pas trouvé la fonction qui permettrait de le faire, si quelqu'un sait, je suis preneur.
73's de F5NKK
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
FE7964

FE7964


Messages : 50
Date d'inscription : 22/01/2021
Age : 64
Localisation : JN33LN - ALPES-MARITIMES-06

Emettre au-dessus de 7,100MHz avec Kenwood TS-50S Empty
MessageSujet: Re: Emettre au-dessus de 7,100MHz avec Kenwood TS-50S   Emettre au-dessus de 7,100MHz avec Kenwood TS-50S Empty19.07.22 14:44

Bonjour

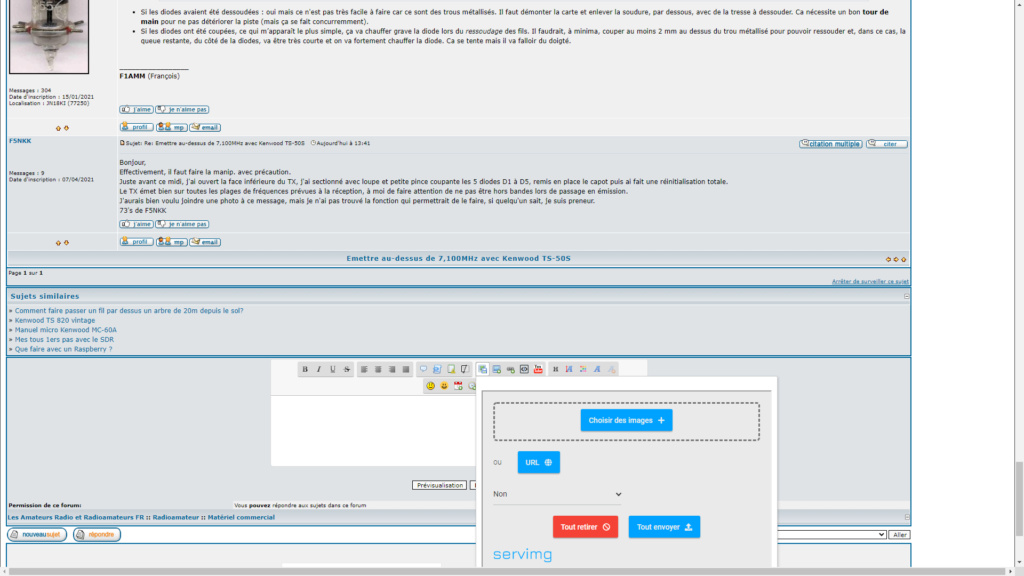

Pour a jouter une image il cliquer sur Héberger une image dans la barre en haut du post lors de la réponse

Emettre au-dessus de 7,100MHz avec Kenwood TS-50S Capt2112


Salutations

Claude
FE7964
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
F5NKK




Messages : 37
Date d'inscription : 07/04/2021
Age : 72
Localisation : Haute-Marne (52)

Emettre au-dessus de 7,100MHz avec Kenwood TS-50S Empty
MessageSujet: Re: Emettre au-dessus de 7,100MHz avec Kenwood TS-50S   Emettre au-dessus de 7,100MHz avec Kenwood TS-50S Empty19.07.22 16:50

Merci Claude pour l'info.
J'essaie en espérant avoir fait la bonne manip.
Ah ! en prévisualisant, cela a fonctionné.
On voit l'afficheur sur 7.150 MHz et la led On air allumée

Emettre au-dessus de 7,100MHz avec Kenwood TS-50S Dscn5113
